Система безреагентного обезжелезивания atoll RFI-air представляет собой осадочно-каталитический фильтр с встроенным аспиратором (бескомпрессорным устройством аэрации) и предназначена для удаления из воды железа, а также марганца и сероводорода при их незначительном содержании.

В качестве фильтрующих сред в системах atoll RFI-air используются наполнители Birm, Pyrolox, МЖФ, МФО-47, Сорбенты АС, МС, МСК и другие осадочно-каталитические материалы, поддерживающий слой – очищенный кварц. Для предварительной фильтрации может использоваться антрацит, для постфильтрации – Гарнет или кварцевый песок.

Электронный управляющий клапан Canature BNT-950F регламентирует временные интервалы взрыхления и промывки фильтрующего слоя.

Принцип действия

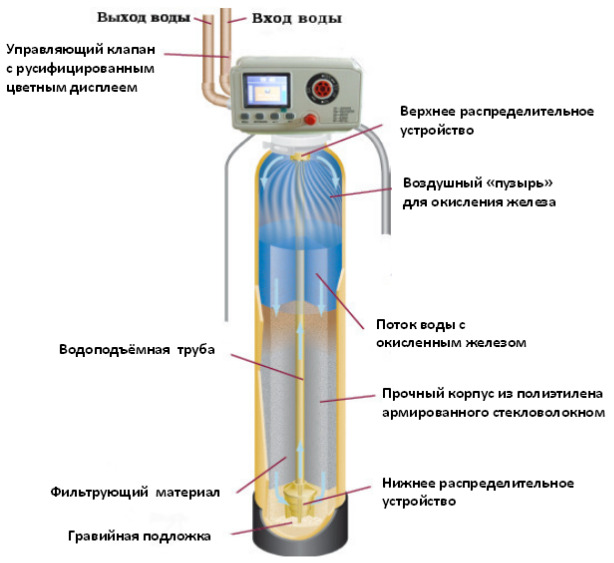

Система atoll RFI-air совмещает в себе два устройства: контактную камеру для окисления кислородом воздуха растворенного железа и осадочно-каталитический фильтр.

Упрощенно принцип работы системы выглядит следующим образом:

при запуске системы в процессе первой регенерации в верхнюю часть колонны без помощи компрессора поступает воздух и образует там воздушный пузырь;

поступающая исходная вода разбрызгивается в объёме воздушного пузыря, активируя процесс окисления растворённого железа;

окисленное железо эффективно удаляется из воды с помощью засыпанных в колонну осадочно-каталитических наполнителей, подобранных на основе анализа состава исходной воды;

в режиме регенерации в первую очередь происходит вымывание загрязнений из слоя фильтрующего материала методом обратной промывки, а затем – обновление воздушной подушки (аспирация) для следующего цикла работы системы.

Условия эксплуатации:

• Рабочее давление: 2,5…7,0 атм
• Температура воды: 2…37°С
• Температура окружающей среды: 2…35°С
• Влажность в помещении: не более 70%
• Электропитание: 220 В, 50 Гц (трансформатор 220-24 В входит в комплект поставки)
• Присоединительные размеры (вход-выход-дренаж): 1"-1"-¾".

Технические характеристики:

	RFI-1211MSE air	RFI-1311MSE air	RFI-1411MSE air	RFI-1611MSE air
Номинальная производительность (потеря давления не более 0,7 атм), м3/час	1,0	1,3	1,5	2,0
Объем фильтрующего материала, л	56	60	84	112
Подложка (гравий), кг	12	14	20	40
Высота устройства, мм	1531	1591	1867	1898
Диаметр корпуса, мм	315	349	366	411
Подача воды на обратную промывку (не менее), м3/час	1,6	2,5	2,5	3,2

Внимание! Устройства поставляются без наполнителя!
